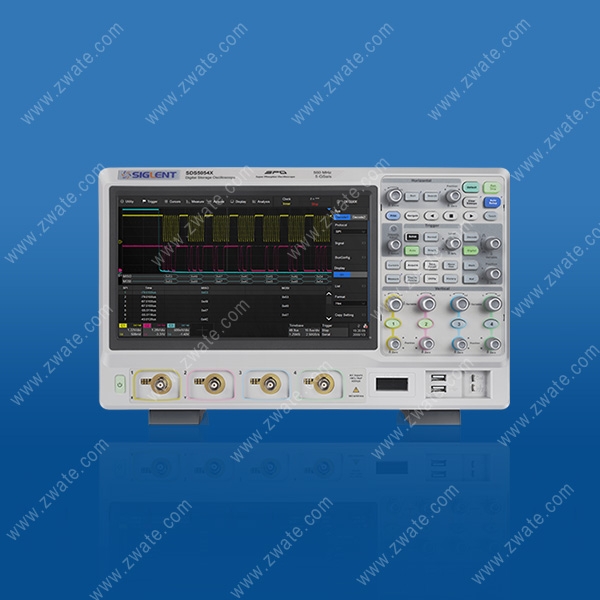

鼎阳SIGLENT超级荧光示波器SDS5000X系列产品详细信息
鼎阳SIGLENT超级荧光示波器SDS5000X系列概述
SDS5000X配备10.1英寸触屏，可快速调整波形位置，设定区域触发，进行参数选择和设置。SDS5000X支持多达几十种参数测量，如果用传统的旋钮进行选择，无疑会耗费大量时间，触屏选择，省时省力。此外，SDS5000X还支持外接鼠标和键盘。
网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。
SDS5000X支持多达11种智能触发类型，能快速触发不同特征的信号。比如使用欠幅触发（Runt）可快速在设定幅度值处触发。
特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤，为此，SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。
SDS5000X支持的触发源包括4个模拟通道，16个数字通道，EXT,EXT/5,AC Line。
SDS5000X提供多种串行协议触发和解码，覆盖多个行业。
| I2C, SPI | 嵌入式串行协议触发及解码 |
| UART | PC串行协议触发及解码 |
| CAN, CAN FD, LIN, FlexRay | 汽车串行协议触发及解码 |
| I2S | 音频串行协议触发及解码 |
| MIL-STD 1553B | 航空航天串行协议触发及解码 |
SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数，并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值，平均值，最小值，最大值，标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示，比如在测时钟抖动时，可直观看到抖动的分布情况。
如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。
SDS5000X集多种功能于一体，大大节省了空间并给用户提供了更多的价值。
16通道逻辑分析仪
25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试
模板测试
数字万用表
波特图功能
电源分析软件
计数器
频率计
鼎阳SIGLENT超级荧光示波器SDS5000X系列特点
★ 带宽350 MHz, 500 MHz, 1 GHz
★ 实时采样率 5 GSa/s
★ 存储深度 250 Mpts
★ 波形刷新率500,000 wfm/s（Sequence模式）
★ 混合信号测量（MSO）
鼎阳SIGLENT超级荧光示波器SDS5000X系列选型指南
| 型号 | 产品说明 |
| SDS5104X | 1GHz, 4+EXT通道, 5GSa/s, 500000wfm/s, 250Mpts/CH |
| SDS5102X | 1GHz, 2+EXT通道, 5GSa/s, 500000wfm/s, 250Mpts/CH |
| SDS5054X | 500MHz,4+EXT通道, 5GSa/s, 500000wfm/s, 250Mpts/CH |
| SDS5052X | 500MHz,2+EXT通道, 5GSa/s, 500000wfm/s, 250Mpts/CH |
| SDS5034X | 350MHz,4+EXT通道, 5GSa/s, 500000wfm/s, 250Mpts/CH |
| SDS5032X | 350MHz,2+EXT通道, 5GSa/s, 500000wfm/s, 250Mpts/CH |
