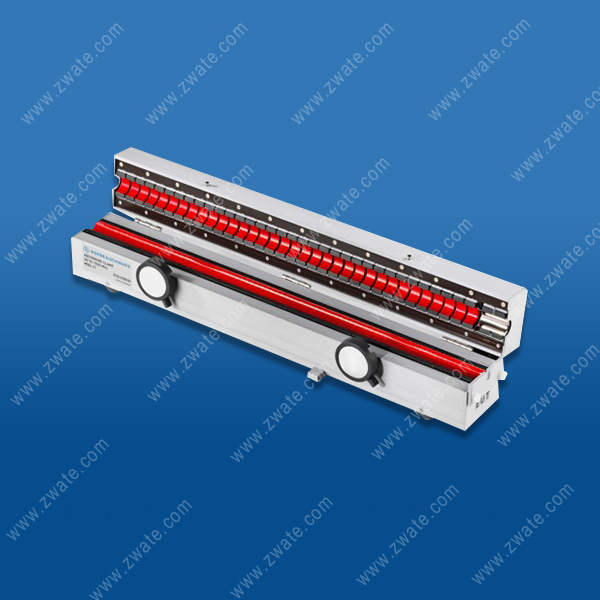

德国R&S罗德与施瓦茨吸收夹MDS-21产品详细信息
德国R&S罗德与施瓦茨吸收夹MDS-21概述
R&S®MDS-21吸收钳符合CISPR 16-1-3 / EN 55016-1-3的要求，可在30 MHz至1000 MHz的频率范围内进行干扰功率测量，并适用于屏蔽效果测量。
电器，机器和系统发出的干扰必须符合国家和国际标准中指定的限制。 MDS吸收夹(Meyer de Stadelhofen)与EMI测量接收器结合使用，可根据CISPR 13 / EN 55013，CISPR 14-1 / EN 55014-1和EN 50083-2来测量电缆上的干扰功率。它们也可以与两端口测量设备一起使用，以根据IEC 62153-4和EN 50083-2测量电缆的屏蔽效果。
MDS吸收夹还用于测试符合CISPR 12 / EN 55012的高压点火系统的干扰抑制装置的效率。
在低于30 MHz的频率范围内，许多标准中规定的干扰是通过测量EUT在线路阻抗稳定网络终端上产生的干扰电压来定义的。这很重要，因为在此频率范围内的干扰主要通过电缆传播。
在30 MHz以上(主要是辐射干扰)的地方，干扰是由一定距离处的干扰场强定义的。小型EUT主要通过连接的电缆(例如电源线。因此，为了将广泛的场强测量降低到最低程度，许多标准规定了MDS吸收钳来测量干扰功率。
德国R&S罗德与施瓦茨吸收夹MDS-21特点
★ 频率范围从30 MHz到1000 MHz
★ 最大电缆直径：20毫米
★ 夹钳打开，易于插入测试电缆
★ 连续使用自动测量的滚珠轴承滚子
★ 要求和校准符合CISPR 16-1-3
德国R&S罗德与施瓦茨吸收夹MDS-21规格表
| R&S®MDS-21 规格 | ||
| 频率范围 | 30 MHz至1000 MHz | |
| 插入损耗 | 符合CISPR 16-1-3 | 17 dB±4 dB（标称） |
| 去耦系数DF | 符合CISPR 16-1-3 | > 21 dB |
| 去耦系数DR | 符合CISPR 16-1-3 | > 30 dB |
| 接收器输入阻抗 | 50 Ω | |
最大允许直流电流或交流电流峰值 | 30 A | |
| 最大允许RF输入功率 | 免疫力测量 | 5 W |
| 最大电缆直径 | 20 mm | |
| 最大电缆直径 | 带垫片 | 6 mm |
| 连接器 | ||
| 射频输出/输入 | 干扰功率/抗扰度测量 | N母头，50Ω |
| 一般数据 | ||
| 工作温度范围 | +5°C至+45°C | |
| 储存温度范围 | –40°C至+70°C | |
| 整体尺寸 | 宽×高×深 | 625 mm × 106 mm × 106 mm （24.6英寸×4.2英寸×4.2英寸） |
| 重量 | 6.9公斤（15.1磅） | |
