普源RIGOL函数/任意波形发生器DG5000系列产品详细信息
普源RIGOL函数/任意波形发生器DG5000系列概述
DG5000集任意波形发生器、脉冲发生器、IQ基带源/中频源、跳频源、码型发生器、函数发生器6大功能于一身，该系列包括单、双通道.
1G Sa/s采样率，14bits垂直分辨率
任意波频率高达50MHz，且播放模式下采样率可调。幅度准确度达到“±设置值的1%±1mVpp”。

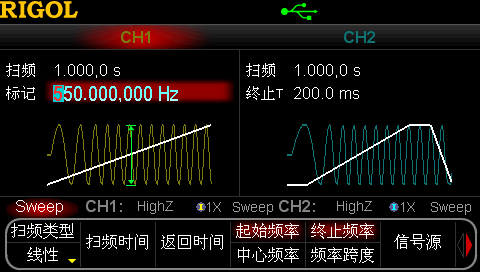

丰富的扫频功能
支持由低频向高频或由高频向低频扫描输出，扫描类型包括线性、对数和步进，可设定“标记”频率，满足更多幅频测试应用需求。

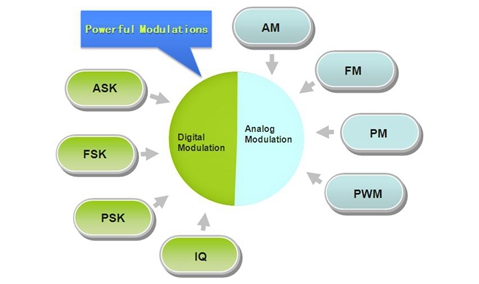

丰富的模拟/数字调制功能
调制类型包括AM、FM、PM、ASK、FSK、PSK、PWM，且支持内部和外部调制源，满足更多教学或通信系统测试的需求。

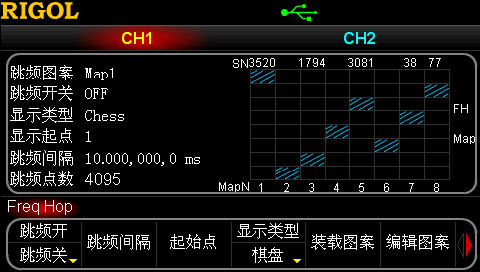

支持跳频功能
最小跳频间隔达80ns，最多可编辑4096个跳频频点。可满足跳频通信教学及相关测试常见需求。
支持内外IQ调制功能
调制方式包括4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSK，且支持内部和外部调制源。

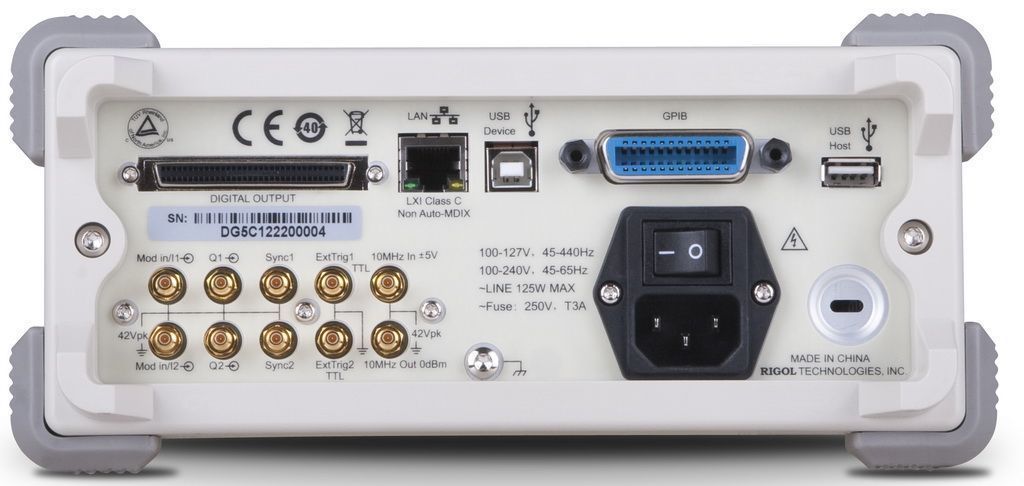

丰富的接口
提供标准USB，GPIB，LAN(LXI)远程通信接口，采用标准VISA驱动，方便系统集成客户的测试需求。通过选配数字逻辑输出模块DG-POD-A可输出16路数字信号，实现模拟混合信号发生器功能。
普源RIGOL函数/任意波形发生器DG5000系列特点
★ 4.3英寸16M真彩TFT液晶显示屏
★ 350 MHz、250MHz、100MHz或70 MHz四种正弦最大输出频率，1 GSa/s采样率，14 bits 分辨率
★ 提供单通道、双通道型号，双通道型号支持频率耦合与相位耦合
★ 支持16通道数据+2通道时钟的数字逻辑输出(选件)，配合模拟通道重现更多现实混合信号
★ 支持具有在线配置功能的外部功率放大模块(选件)
★ 支持跳频信号输出(选件)，高达80 ns间隔的跳频速度，跳频图案任意编辑
★ 14种准波形函数：正弦波、方波、锯齿波、脉冲波、噪声、Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频和DC电压
★ 脉冲信号的上升/下降沿可单独调节
★ 可编辑512 kpts的任意波形，支持长达128 Mpts的任意波输出
★ 支持AM、FM、PM、ASK、FSK、PSK和PWM调制
★ 支持自定义IQ矢量信号调制，IQ基带/中频信号输出
★ 支持频率扫描和脉冲串输出
★ 丰富的输入/输出：波形输出，同步信号输出，调制源输入，10 MHz时钟源输入/输出，触发输入/输出
★ 存储和调用波形数据和仪器状态，支持多种文件类型，标配1 GBytes闪存
★ 丰富的标准配置接口：双USB Host，USB Device，LAN和GPIB(IEEE-488.2)
★ 可与支持USB-TMC的RIGOL示波器无缝互联，读取并重现示波器中的波形
★ 支持FAT文件格式的U盘存储
★ 支持PictBridge打印机
★ 提供防盗锁孔
★ 支持10/100M以太网，使用户通过Web远程控制仪器
★ 符合LXI-C类仪器标准(1.2版本)
★ 提供中英文内置帮助和输入法
★ 配置功能强大的PC上位机波形编辑软件
普源RIGOL函数/任意波形发生器DG5000系列选型指南
| 型号 | 产品说明 |
| DG5352 | 350MHz,1GSa/s,14bits,2通道 |
| DG5351 | 350MHz,1GSa/s,14bits,1通道 |
| DG5252 | 250MHz,1GSa/s,14bits,2通道 |
| DG5251 | 250MHz,1GSa/s,14bits,1通道 |
| DG5102 | 100MHz,1GSa/s,14bits,2通道 |
| DG5101 | 100MHz,1GSa/s,14bits,1通道 |
| DG5072 | 70MHz, 1GSa/s,14bits,2通道 |
| DG5071 | 70MHz, 1GSa/s,14bits,1通道 |
