德国R&S罗德与施瓦茨电缆及天线分析仪ZPH产品详细信息
德国R&S罗德与施瓦茨电缆及天线分析仪ZPH概述
R&S®Cable Rider ZPH 具有天线系统现场安装及维护应用所需的所有重要的基本测量功能。独特功能确保快而有效地进行电缆与天线测量及频谱分析。提供两种不同的 R&S®ZPH 型号以满足不同需求：单端口电缆与天线分析仪，以及具备附加频谱分析和跟踪源功能的双端口电缆与天线分析仪。
快速
R&S®Cable Rider ZPH 实现快速操作
R&S®Cable Rider ZPH 不到 15 秒即可启动，仅需 1 分钟即可热机，因此几乎可以即用即测。分析仪测量速度极快，在同类仪器中非常突出。用户可以使用配置概况菜单，一键查看和更改所有参数设置。分析仪内置的快速合成器可将测量速度提高到 0.3 毫秒/数据点。
R&S®Cable Rider ZPH 实现高效操作
无需停机，操作高效。
R&S®Cable Rider ZPH 充电一次即可工作一整日，无需重新充电或更换电池。如果需要使用其他选件，用户可以自行选购和激活选件，不需要将分析仪送到维修实验室进行升级或重新校准。
具有基站安装所需的重要功能
R&S®Cable Rider ZPH 所有型号都具有相同的电缆与天线测试功能：支持故障点距离、VSWR 和单端口电缆损耗测量，以及相应的相位和史密斯圆图显示功能。
附加频谱分析功能
现场工程师经常需要使用多台仪器来完成任务：电缆与天线分析仪、频谱分析仪、信号发生器以及偏置源。现在，所有这些仪器都可以集成到强大的 R&S®Cable Rider ZPH 组合分析仪(型号 .12)之中，并提供附加功能 频谱分析仪型号还包含其他测量功能，例如干扰分析和信号强度测绘。
一步校准
仅当分析仪和被测设备 (DUT) 之间连接了附加电缆或适配器的时候，才建议进行校准。这可以消除对测量带来的任何影响。为方便执行一步校准，R&S®ZN-Z103 校准单元自动内部切换开路器、短路器和负载。这可以节省时间，无需在现场更改不同的校准标准件。
仅重 2.5 kg
R&S®Cable Rider ZPH 采用人体工程学设计，小巧轻便。该款仪器随附便于使用的边带，可在短测量周期内为用户双手提供支撑。另外随附皮套 (R&S®HA-Z322) 以进行免提操作;该皮套含精心设计的安全带，可将仪器重量均匀分布到人体。
充电一次工作一整天
R&S®Cable Rider ZPH 充电一次可工作一整天。只需充电约 4 小时，锂电池组即可轻松工作 9 小时。电池续航能力强的优点非常明显：攀爬桅杆或塔台时无需带上额外电池增加重量，不用担心测量时电池断电。
触摸屏手势、防反光屏幕和背光键盘
用户界面操作与智能手机一样简单，可增强用户体验。触摸屏操作不仅限于菜单栏;用户还可以移动频谱、放大/缩小范围以及添加/删除标记等。
★ 频率高达 3 GHz 或 4 GHz，可通过激活码升级
★ 单端口型号功能：DTF、回波损耗、VSWR 和电缆损耗测量
★ 双端口型号附加功能：S21 测量、频谱和干扰分析、AM/FM/ASK/FSK 解调
★ 非常适合现场使用：电池续航时间长达 9 小时，重 2.5 kg (5.5 lb)，背光键盘，启动时间短，防反光显示屏，体型小巧，外壳坚固 (IP51)
德国R&S罗德与施瓦茨电缆及天线分析仪ZPH选型指南
| 型号 | 产品说明 |
| ZPH | 电缆与天线分析仪 频率范围：5 kHz 至 3/4 GHz |
| ZPH-P4 | 升级选件3GHz-4GHz |
可用选件
| 图片 | 型 号 | 描述 |

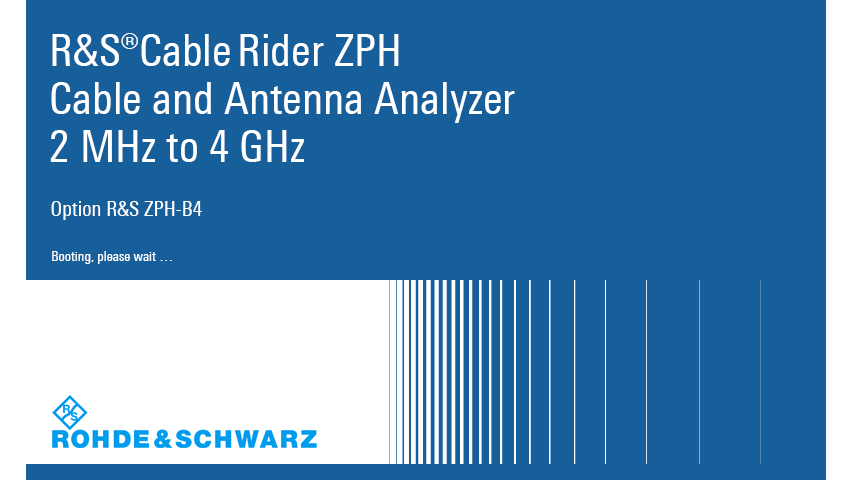

 | R&S®ZPH-B4 | 频率升级 |
| 图片 | 型 号 | 描述 |
| R&S®ZPH-B10 | GPS 支持 |
| 图片 | 型 号 | 描述 |
| R&S®ZPH-B22 | 前置放大器 |
| 图片 | 型 号 | 描述 |
 | R&S®ZPH-K9 | 功率探头支持 |

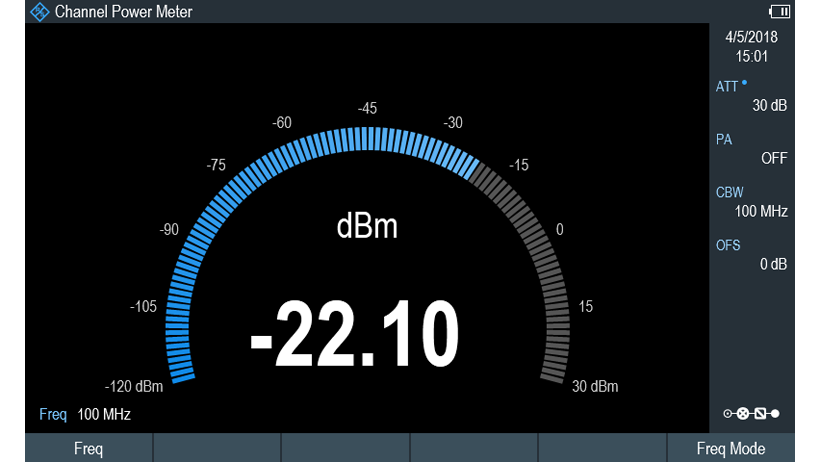

 | R&S®ZPH-K19 | 通道功率计 |
 | R&S®ZPH-K29 | 使用功率探头的脉冲测量 |
| 图片 | 型 号 | 描述 |

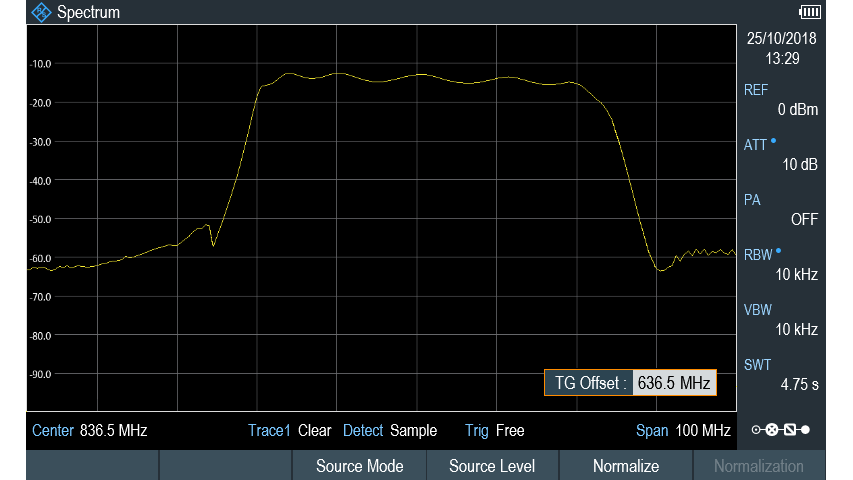

 | R&S®ZPH-K1 | 频谱分析测量应用 |

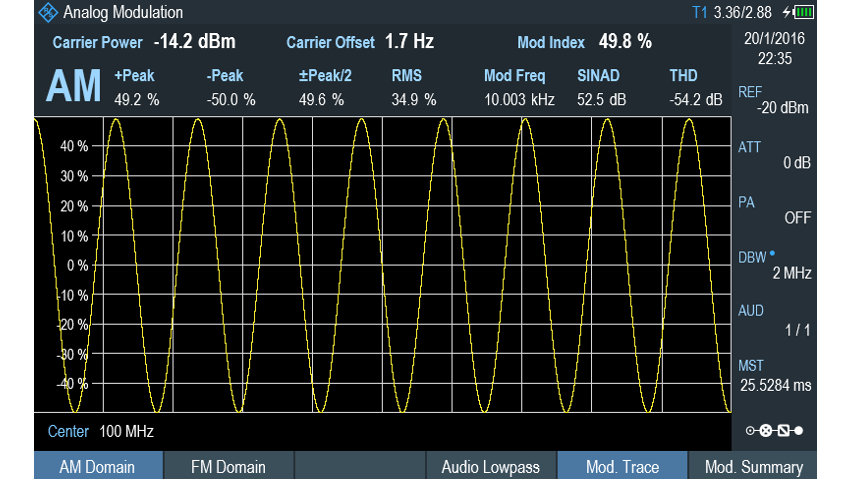

 | R&S®ZPH-K7 | AM/FM 调制分析 （需要 R&S®ZPH-K1） |

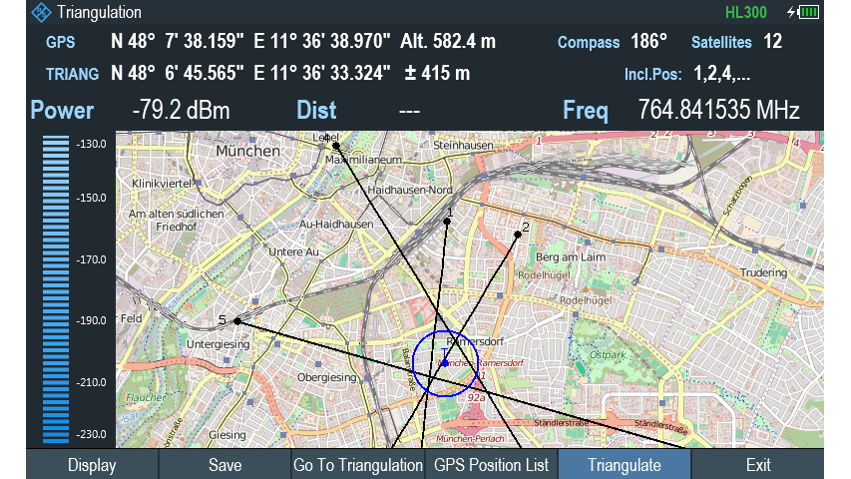

 | R&S®ZPH-K15 | 干扰分析 （需要 R&S®ZPH-K1） |

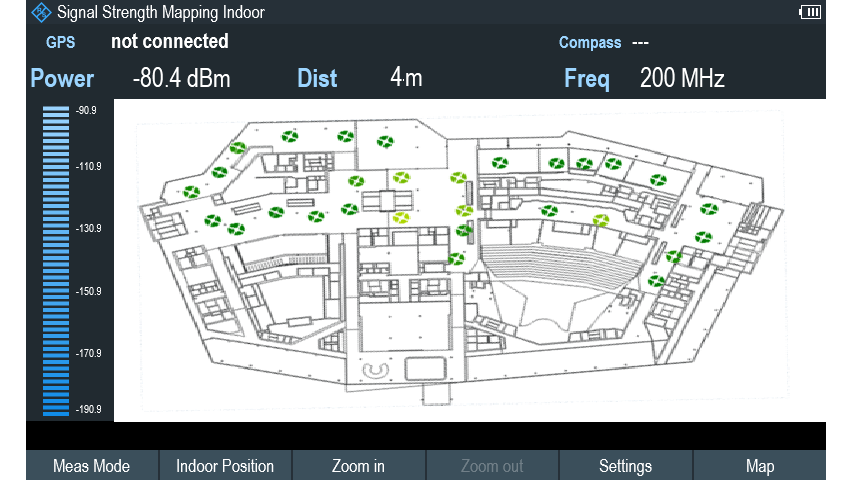

 | R&S®ZPH-K16 | 信号强度测绘测量应用 （需要 R&S®ZPH-K1） |
| 图片 | 型 号 | 描述 |
 | R&S®FSH-Z14 | 定向功率探头 定向功率探头，25 MHz 至 1 GHz |

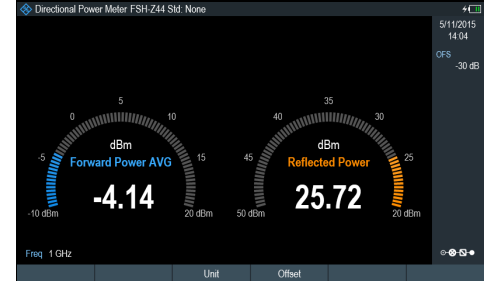

 | R&S®FSH-Z44 | 定向功率探头 定向功率探头，200 MHz 至 4 GHz< |
 | R&S®NRP-Z211 | 双通道二极管功率探头 通用功率探头，10 MHz 至 8 GHz，100 mW，双通道 测量范围：-60 dBm 至 +20 dBm，频率范围：10 MHz 至 8 GHz，N 型连接器 |
 | R&S®NRP-Z81 | 雷达及通用应用的时域分析和自动脉冲分析 测量范围：-60 dBm 至 +20 dBm，频率范围：50 MHz 至 18 GHz，N 型连接器 |
 | R&S®NRP-Z85 | 宽带功率探头 雷达及通用应用的时域分析和自动脉冲分析 测量范围：-60 dBm 至 +20 dBm，频率范围：50 MHz 至 40 GHz，2.92 mm 连接器 |
 | R&S®NRP-Z86 | 宽带功率探头 雷达及通用应用的时域分析和自动脉冲分析 测量范围：-60 dBm 至 +20 dBm，频率范围：50 MHz 至 40 GHz，2.4 mm 连接器 |
 | R&S®NRP-Z86 .44 型号 | 宽带功率探头 雷达及通用应用的时域分析和自动脉冲分析 测量范围：-60 dBm 至 +20 dBm，频率范围：50 MHz 至 44 GHz，2.4 mm 连接器 |
 | R&S®NRP8S | 三通道二极管功率探头 用于 USB 操作 测量范围：100 pW 至 200 mW 频率范围：10 MHz 至 8 GHz N型阳性连接器 |
 | R&S®NRP18S | 三通道二极管功率探头 用于 USB 操作 测量范围：100 pW 至 200 mW 频率范围：10 MHz 至 18 GHz N 型阳性连接器 |
 | R&S®NRP33S | 三通道二极管功率探头 用于 USB 操作 测量范围：100 pW 至 200 mW 频率范围：10 MHz 至 33 GHz 3.5 mm 阳性连接器 |
 | R&S®NRP40S | 三通道二极管功率探头 用于 USB 操作 测量范围：100 pW 至 100 mW 频率范围：50 MHz 至 40 GHz 2.92 mm 阳性连接器 |
 | R&S®NRP50S | 三通道二极管功率探头 用于 USB 操作 测量范围：100 pW 至 100 mW 频率范围：50 MHz 至 50 GHz 2.4 mm 阳性连接器 |
 | R&S®NRP18T | 热功率探头 300 nW 至 100 mW，DC 至 18 GHz |
 | R&S®NRP33T | 热功率探头 300 nW 至 100 mW，DC 至 33 GHz |

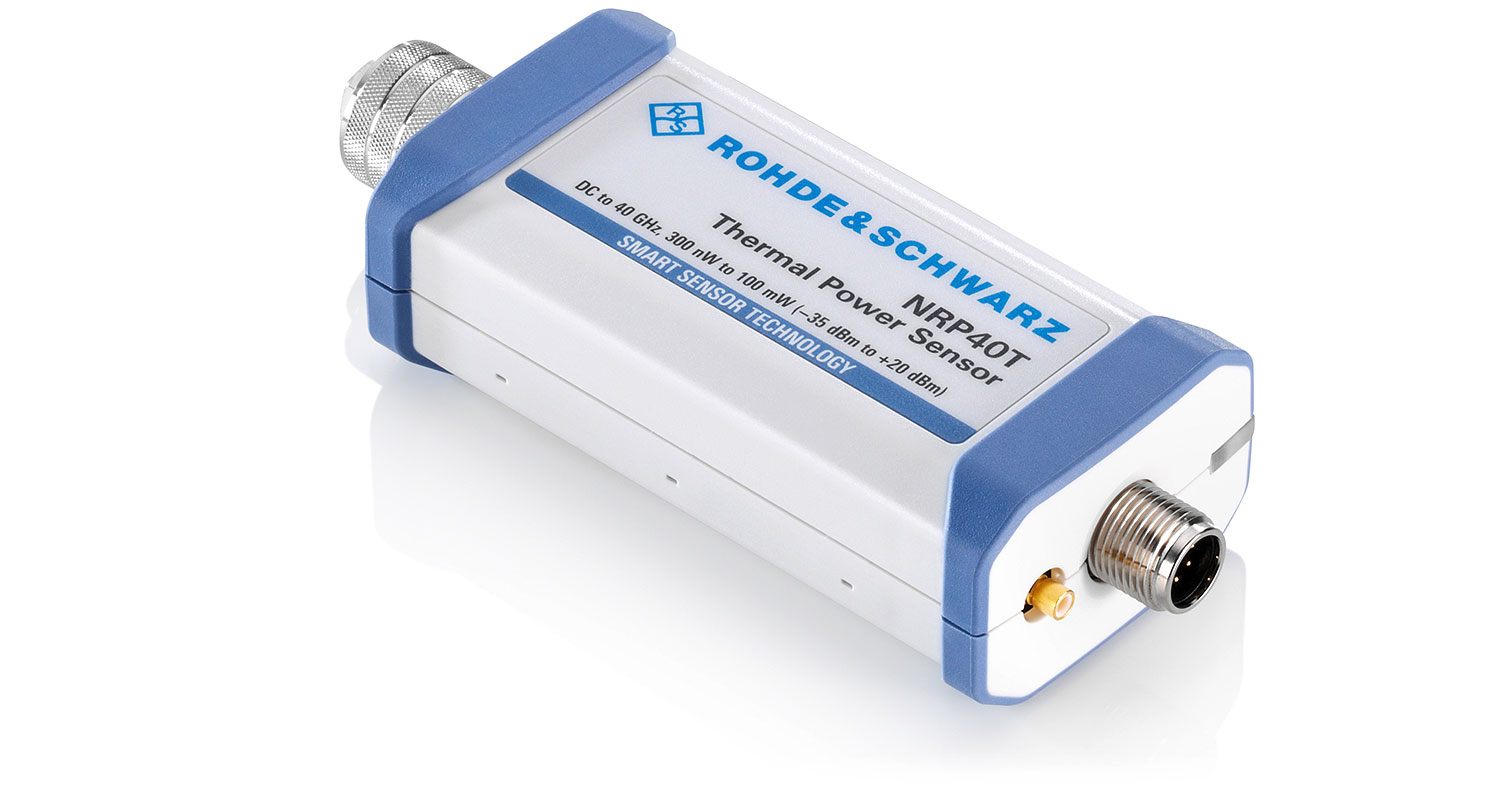

 | R&S®NRP40T | >热功率探头 300 nW 至 100 mW，DC 至 40 GHz |
 | R&S®NRP50T | 热功率探头 定向功率探头，200 MHz 至 4 GHz< |
 | R&S®NRP67T | 热功率探头 |
 | R&S®NRP110T | 热功率探头 定向功率探头，200 MHz 至 4 GHz< |
 | R&S®NRP6A | 平均功率探头 100 pW 至 200 mW，8 kHz 至 6 GHz |
 | R&S®NRP18A | 平均功率探头 100 pW 至 200 mW，8 kHz 至 18 GHz |
| 图片 | 型 号 | 描述 |

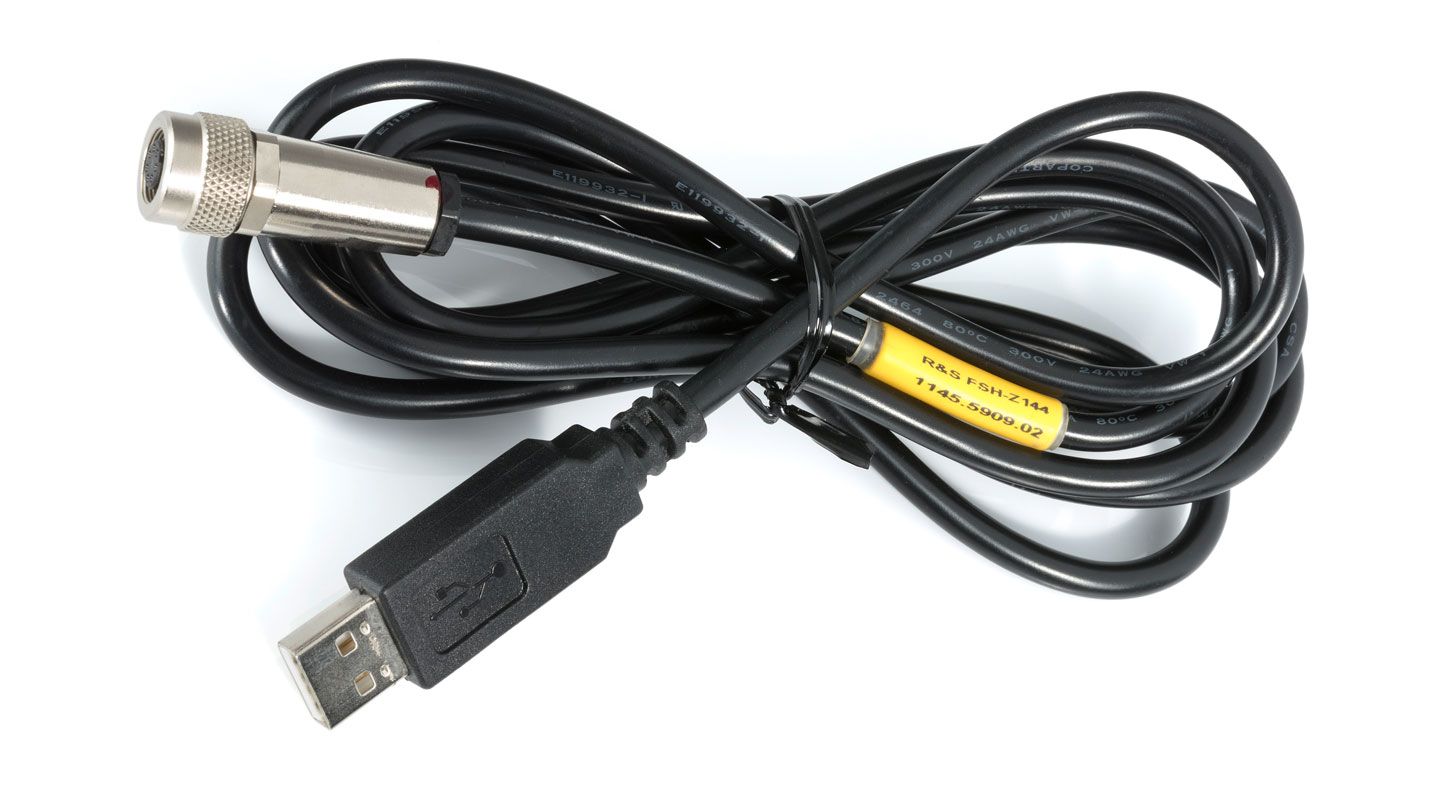

 | R&S®FSH-Z144 | USB 适配器电缆 适用于 R&S®FSH-Z14/R&S®FSH-Z44 功率探头的 USB 适配器电缆 |
| R&S®NRP-Z4 | USB 适配器（无源） 适用于所有 R&S®NRP-Z 探头。R&S®NRPZ4 无源 USB 适配器提供所有基本功能，可通过 USB 总线传输设置和测量数据，以及为探头供应电源。可用电缆长度：可用电缆长度：2.0 m、0.5 m 和 0.15 m 板装可用电缆长度：1 m | |

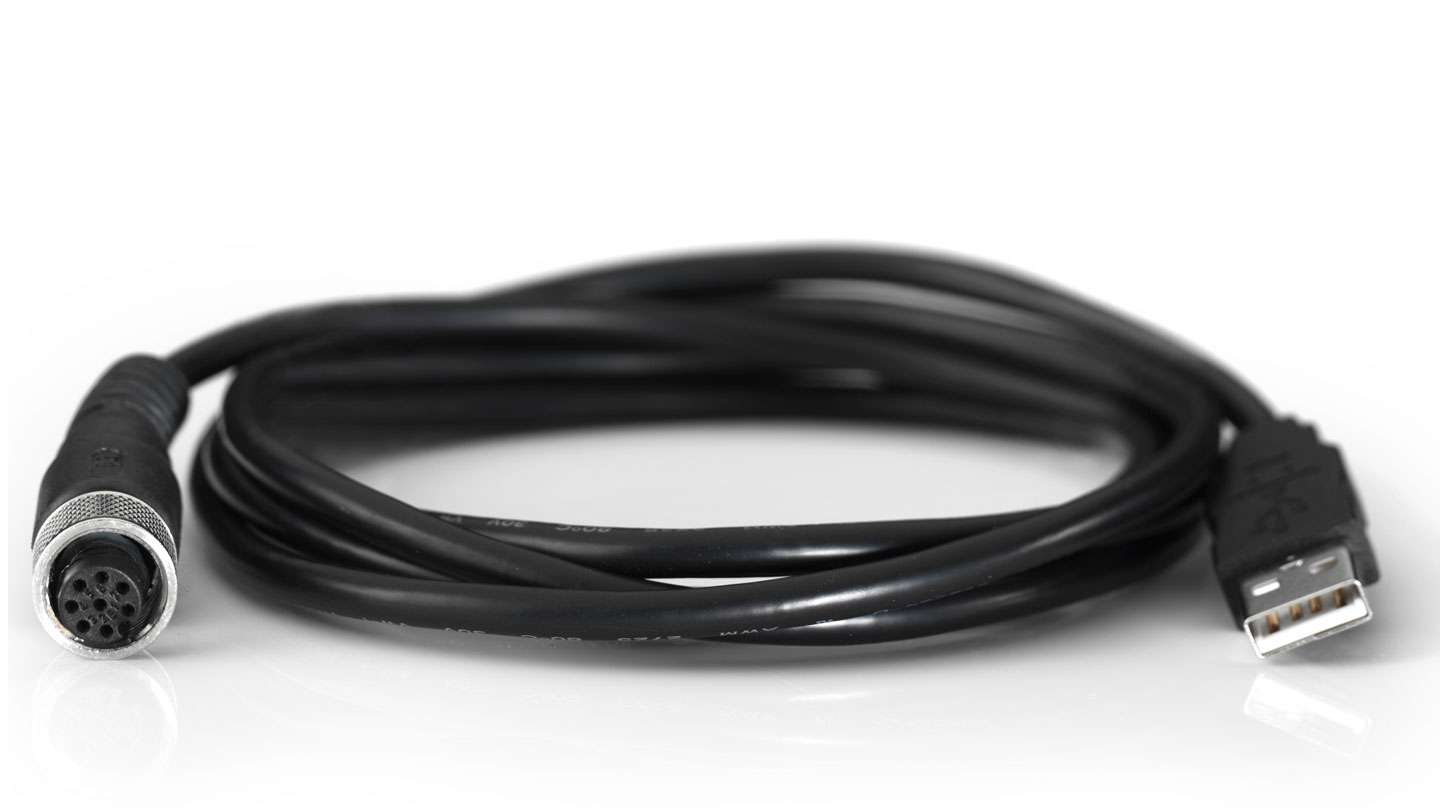

 | R&S®NRP-ZKU | USB 接口电缆，长度：1.5 m |
| 图片 | 型 号 | 描述 |
 | R&S®HA-Z360 | OEM USB 光功率计（锗） |
 | R&S®HA-Z361 | OEM USB 光功率计（过滤的铟镓砷） |
 | R&S®HA-Z362 | 适用于光功率计的 SC 适配器 |
 | R&S®HA-Z363 | 适用于光功率计的 LC 适配器 |
 | R&S®HA-Z364 | 适用于光功率计的 2.5 mm 通用适配器 |
 | R&S®HA-Z365 | 适用于光功率计的 1.25 mm 通用适配器 |
 | R&S®HA-Z366 | 接插线 SC-LC SM，SX，长度：1 m |
 | R&S®HA-Z367 | 接插线 SC-SC SM，SX，长度：1 m |
