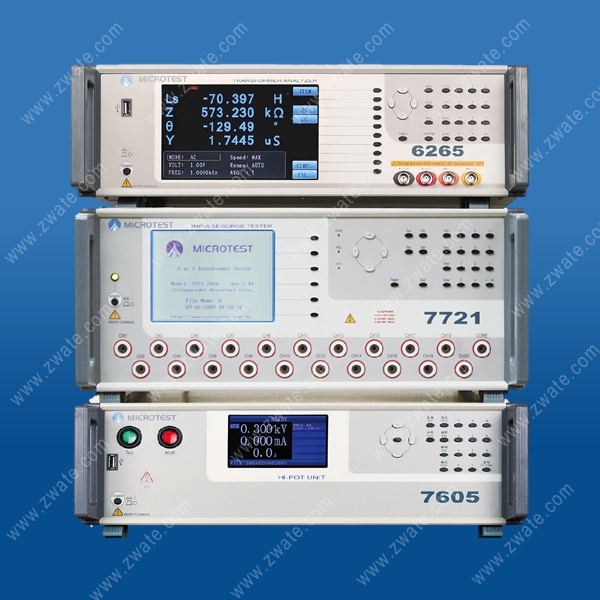

Name: 台湾益和三合一变压器测试系统 6265+7721+7605
SKU: 31979
Availability: InStock

台湾益和三合一变压器测试系统 6265+7721+7605产品详细信息

626x系列++7721+7605 (变压测试仪+线圈层间短路测试仪+耐压测试仪) 三合一变压器综合测试系统，一站式整合解决方案。

台湾益和三合一变压器测试系统 6265+7721+7605特点

★ 一站式整合 (6265 / 6266 / 6267 变压器测试仪＋7721 线圈层间短路测试仪＋7605 耐压测试仪 )
★ 7721 线圈层间短路测试仪为主机决定量测先后顺序

6265 / 6266 / 6267 变压器测试仪

★  基本精准度 ±0.1%
★  20 通道数
★  最高测试频率为 1MHz
★  测试速度每秒 30 个项目

7721 线圈层间短路测试仪

★  21 通道数
★  可程式脉冲电压测试，安全低能量检测，不损坏待测物
★  仪器内建可储存 200 组测试波形
★  将标准波形设定储存仪器中，再与被测试的波形做比较
★  五种波形比对，可检测出绕线元件层间短路不良的状况

7605 耐压测试仪

★  2 通道数
★  AC 5000V、DC 6000V、绝缘阻抗 1000Vdc
★  电弧侦测功能检测验线圈是否有细微的放电现象
★  可设定爬升时间

6265 6266 6267 变压器测试仪
量测参数项目
电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、品质因子、损耗因子、相位角、直流电阻、漏感、圈数比、平衡、短路
参数量测范围
L, LK	0. 1nH ~ 9999.99H
C	0.00001pF ~ 999.99mF
Q, D	0.00001 ~ 99999
Z, X, R	0.00001Ω ~ 99.9999MΩ
Y	0.01nS ~ 99.9999S
θ	-180°~ +180°
DCR	0.01mΩ ~ 99.999MΩ
Turn Ratio	0.01 ~ 99999.99turns
Pin-Short	12 pairs, between pin to pin
一般规格
内建储存	128组测试档案
介面	RS-232、Handler、LAN、USB Host、EXT. I/O
电源需求	电压 90Vac-125Vac 或 190Vac-250Vac 频率 47Hz-63Hz
液晶萤幕	7吋TFT, 彩色显示(800*480)
外观尺寸(WHD)	435x145x522 mm
重量	9 kg

7605 耐压测试仪
通道数
2
量测项目	AC	DC	IR
输出电压	100V-5000V	10V-6000V	10-1000Vdc
电压解析度	1V	1V	1V
电压精准度	±(3% 为设定值+5V)	±(3% 为设定值+5V)	±(3% 为设定值+5V)
上限漏电流	0.001-31mA	0.001-11mA	1-12000MΩ
电弧侦测	44216	44206	–
一般规格
内建储存	30组测试档案
介面	RS-232、Remote、USB Host/Device、EXT. I/O
电源需求	电压 90Vac-264Vac 频率 50/60Hz±5%
液晶萤幕	4.3吋TFT, 彩色显示(480*272)
外观尺寸 (WHD)	365x145x430 mm
重量	14 kg
