韩国ODA线性可编程直流电源OPE-DI系列产品详细信息
韩国ODA线性可编程直流电源OPE-DI系列概述
OPE-DI系列为高效率可编程直流电源供应器,支持符合SCPI(可编程仪器标准命令)协议的RS-232C或RS-485通信。不仅可安装在台上,也可以安装在19英寸机架。基于PC接口,可利用在多种场合和目的,如在实验室进行分析或在产业现场进行品质管理等。
尺寸

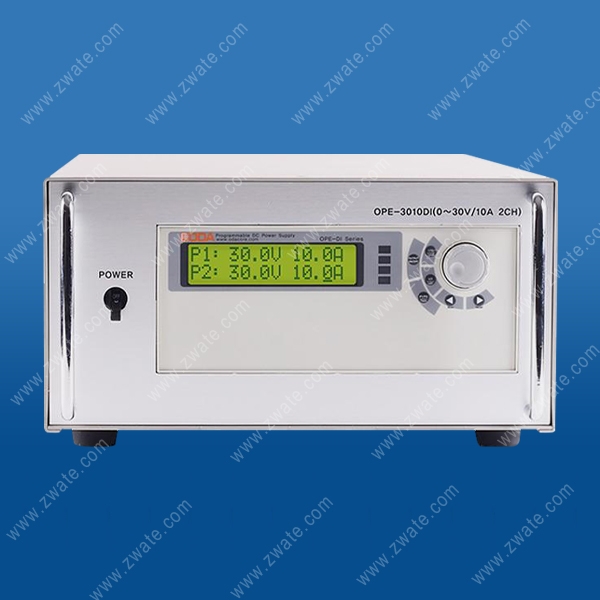

OPE-3010DI : 300mm(宽) x 150mm(高) x 465mm(深)
OPE-3050DI : 426mm(宽) x 356mm(高) x 650mm(深)(8U)
OPE-30100DI : 426mm(宽) x 844mm(高) x 550mm(深) 机架安装
跟踪模式
可同时控制双路。
若贵公司目前在量产系统上向每个生产者提供单路电源供应器,建议您换成双路电源供应器!
不需要设置双路电压电流,只要按下跟踪模式键,通过一次设置就解决了以后的电压电流及所有功能的设置。
存储(STORE)&召回(RECALL)
支持状态存储功能。
OPE系列可以存储(Strore)及召回(Recall)使用者设置的电压电流。
即使非专业技术员,也能通过已设置并储存好的存储(Strore)及召回(Recall)功能,使使用者方便简单地用在生产及产品检查、可靠性测试等。
配件
* AC输入线
* DC输出线
* 产品包CD
– 演示版软件
– 产品目录
– 操作书
选件
* OVP(过电压)、OCP(过电流)保护模式(PC设置专用)
* 电压补偿功能 (V-Sensing)
* 编程&TTL控制
– 以外部电压(0~5V,0~10V)控制电流
– 以外部电压(0~5V,0~10V)控制电压
– 可以以外部电压(0~5V,0~10V)测量输出电压、电流值
– 控制外部接点导致的输出开、关
* 安装机架的搁板、机架支架
* 变更输入参数
– 220V3相4线
– 380V3相5线
– 110V单相
* RS-485 通信
* 召回最终设定信息(LAST MEMORY)
韩国ODA线性可编程直流电源OPE-DI系列特点
★ CV / CC模式
★ 隔断及召回输出电压、电流功能(输出开/关)
★ 支持跟踪模式(同时控制2个通道)
★ 最多可存储(Store)并召回(Recall)5组操作状态(电压、电流)
★ 19英寸*2U的大小(300W 以下)
★ RS-232C通信(RS-485选件)
韩国ODA线性可编程直流电源OPE-DI系列选型指南
电压–电流 | 1A | 2A | 3A | 4A | 5A | 10A | 20A |
9V | – | – | – | – | – | OPE-910DI | OPE-920DI |
18V | – | – | – | – | – | OPE-1810DI | OPE-1820DI |
30V | – | – | – | – | – | OPE-3010DI | OPE-3020DI |
50V | – | – | – | – | OPE-505DI | OPE-5010DI | OPE-5020DI |
80V | – | – | OPE-803DI | – | OPE-805DI | OPE-8010DI | OPE-8020DI |
100V | – | OPE-1002DI | OPE-1003DI | – | OPE-1005DI | OPE-10010DI | OPE-10020DI |
150V | OPE-1501DI | OPE-1502DI | OPE-1503DI | – | OPE-1505DI | OPE-15010DI | OPE-15020DI |
200V | OPE-2001DI | OPE-2002DI | OPE-2003DI | – | OPE-2005DI | OPE-20010DI | OPE-20020DI |
250V | OPE-2501DI | OPE-2502DI | OPE-2503DI | – | OPE-2505DI | OPE-25010DI | – |
300V | OPE-3001DI | OPE-3002DI | OPE-3003DI | OPE-3004DI | OPE-3005DI | – | – |
电压-电流 | 30A | 50A | 80A | 100A |
9V | OPE-930DI | OPE-950DI | – | – |
18V | OPE-1830DI | OPE-1850DI | OPE-1880DI | OPE-18100DI |
30V | OPE-3030DI | OPE-3050DI | OPE-3080DI | – |
50V | OPE-5030DI | OPE-5050DI | – | – |
80V | OPE-8030DI | – | – | – |
100V | – | – | – | – |
150V | OPE-15030DI | – | – | – |
200V | – | – | – | – |
250V | – | – | – | – |
300V | – | – | – | – |
规格型号 | OPE-3010DI | OPE-3050DI | OPE-30100DI |
额定输出 | 0~30V, 0~10A | 0~30V, 0~50A | 0~30V, 0~100A |
2CH | 2CH | 2CH | |
分辨率 | |||
编程/回读 | ≤ 7.5mV / ≤ 4mA | ≤ 7.5mV / ≤ 15mA | ≤ 7.5mV / ≤ 25mA |
显示 | 100mV / 100mA | 100mV / 100mA | 100mV / 1A |
编程精度 (@25℃ ±5℃)±(%of output + offset) | |||
电压 | 0.2% + 200mV | 0.2% + 200mV | 0.2% + 200mV |
电流 | 0.2% + 50mA | 0.2% + 250mA | 0.2% + 500mA |
Read-back Accuracy (@25℃ ±5℃)±(%of output + offset) | |||
电压 | 0.2% + 200mV | 0.2% + 200mV | 0.2% + 200mV |
电流 | 0.2% + 50mA | 0.2% + 250mA | 0.2% + 500mA |
纹波 & 噪声 | ≤ 2mVp-p, ≤ 3mArms | ≤ 3mVp-p, ≤ 10mArms | ≤ 10mVp-p, ≤ 10mArms |
负载调整 | 0.01%+4mV, 0.01%+1mA | 0.01%+8mV, 0.01%+5mA | 0.01%+30mV, 0.01%+10mA |
线性调整 | 0.01%+4mV, 0.01%+1mA | 0.01%+8mV, 0.01%+5mA | 0.01%+30mV, 0.01%+10mA |
命令处理时间 | <20ms | <20ms | <20ms |
电压编程速度(无负载) | |||
上升时间 | ≤ 120㎳ | ≤ 120㎳ | ≤ 120㎳ |
下降时间 | ≤3.6s | ≤3.6s | ≤3.6s |
尺寸(宽 x 高 x 深 / mm) | 300x150x465 | 426x356x650(8U) | 426x844x550 机架安装 |
瞬变反应时间 | 小于50㎲, 对于输出在15mV之内, 输出电流在全负载到半负载变化时, 反之亦然 | ||
相同指标 | RS-232C |
