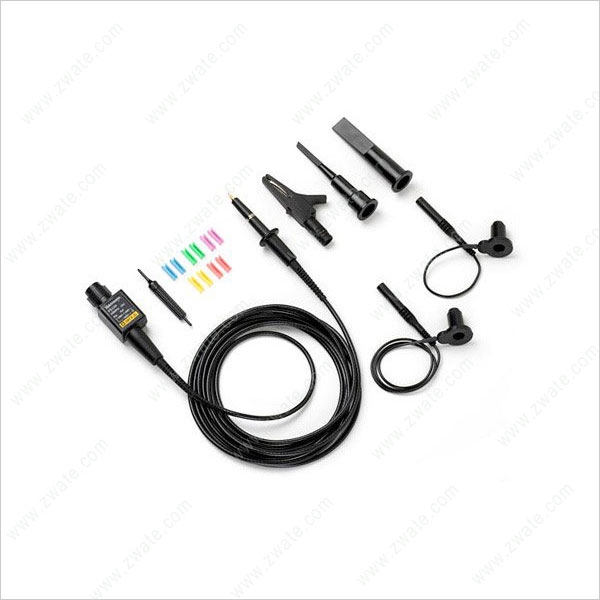

美国泰克高压单端探头产品详细信息
美国泰克高压单端探头概述
高压单端探头通常用于测量低于 40 kV 以地参考的信号。但是,某些单端探头设计用于隔离或浮动输入的仪器,进行非以地参考的测量。用户应选择较低输入电容指标 (< 4 pF) 的探头以最大程度降低探头对电路的负载影响,因为输入电容较低的探头能在更高频率上提供更高的输入阻抗。
泰克高压探头解决方案提供:
同类最佳带宽高至 800 MHz
同类最佳的探头负载影响,输入电容仅为 1.8 pF
符合第三方安全认证的唯一产品(UL、CSA、ETL)
最全面的探头附件
美国泰克高压单端探头选型指南
型号 | 带宽 | 输入阻抗 | 最大电压 | 技术资料 |
P5122 | 200 MHz | 100 MΩ || 4 pF | RMS:1000 V Cat II | 查看产品技术资料 |
P5100A | 500 MHz | 40 MΩ || 2.5 pF | 峰值:2.5 kV RMS:1000 V CAT II | 查看产品技术资料 |
P5150 | 500 MHz | 40 MΩ || 3.8 pF | 峰值:2.5 kV RMS:1000 V CAT II | 查看产品技术资料 |
TPP0850 | 800 MHz | 40 MΩ || 1.8 pF | 峰值:2.5 kV RMS:1000 V CAT II | 查看产品技术资料 |
P6015A | 75 MHz | 100 MΩ || 3 pF | 20 kV | 查看产品技术资料 |
