台湾益和马达转子测试系统 6920+7605+6908产品详细信息
台湾益和马达转子测试系统 6920+7605+6908概述

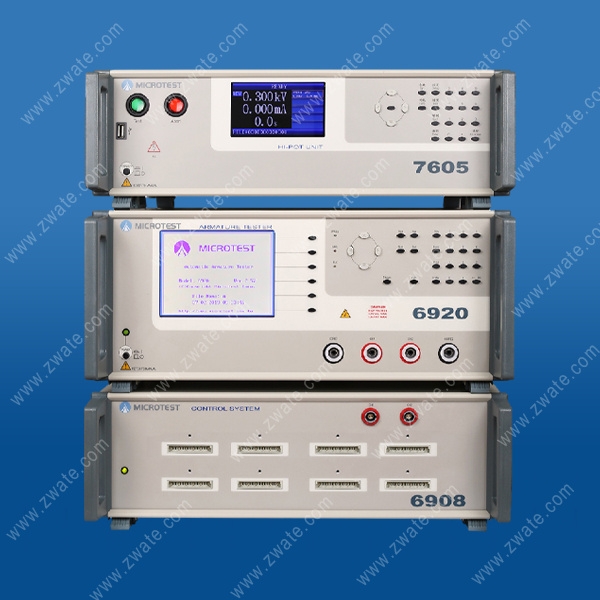

6920 马达转子测试系统搭配7605(耐压、绝缘测试仪)和6920(层间短路、线圈、焊接电阻测试仪)及6908 24/48多通道专用治具,一次整合您测试上的问题。为工程/品管及生产制造部门进行检验工作之利器。可应用在各式马达,例如:风扇马达、汽车马达等…….。
标准系統为『超省空间桌上型测试机』
选购系統为『系统化机柜组合式测试机』
测试功能 – 应用范围
马达、马达风扇
台湾益和马达转子测试系统 6920+7605+6908特点
★ 气动同步测量治具,避免刮伤待测物
★ 分析程序化,减少人为疏失与误判
★ 简易编辑环境,易学习
★ DCR四线式量测
★ 中英文画面可任意切换
★ 可选购计算机联机软件,进行CPK分析
台湾益和马达转子测试系统 6920+7605+6908选型指南
量测数据 | |||
直流电阻 | |||
量测范围 | 0.1mΩ ~ 100KΩ | ||
稳定精度 | 0.1mΩ ~ 1Ω 0.2% ± 1mΩ 1Ω ~ 100KΩ ±0.1% | ||
耐压 | |||
量测电压 | AC 0.1KV ~ 3KV 、DC 0.1KV ~ 3KV | ||
漏电电流 | AC 0 ~ 10mA、DC 0 ~ 5mA | ||
电弧侦测 | 0 ~ 9 档位电流侦测 | ||
测试时间 | 0.1 ~ 99.9 秒连续可调 | ||
稳定精度 | 3% | ||
绝缘电阻 | |||
量测电压 | 100V ~ 1000V ±5% | ||
量测范围 | 1MΩ ~ 9.9GΩ | ||
测试时间 | 0.1 ~ 99.9 秒连续可调 | ||
稳定精度 | 3% | ||
匝间短路 | |||
量测电压 | 0.2KV ~ 3KV ±2% | ||
量测项目 | 波形总面积、波形面积差、波形颤动数、波形比对、电晕数 | ||
稳定精度 | 2% | ||
规格 | |||
量测接点 | 依客户产品槽数而定(治具) | ||
指示器 | PASS / FAIL 画面显示 / 声响判断 | ||
测试治具 | 依测试需求生产制作 | ||
电源需求 | 90 ~ 132Vac or 198 ~ 264Vac (可切换) | ||
接口 | RS-232 | ||
储存内存 | Flash Memory可重复储存 100 组 | ||
启动方式 | 手动、RS-232 | ||
操作环境 | Temperature : 10°C ~ 40°C Humidity : 20 ~ 90% | ||
7605 外观尺寸 (W*H*D) / 重量 | 435x145x522 mm / 14 Kg | ||
6908 外观尺寸 (W*H*D) / 重量 | 435x145x522 mm / 7 Kg | ||
6920 外观尺寸 (W*H*D) / 重量 | 435x190x522 mm / 11 Kg | ||
7605 液晶屏幕 | 480*272 分辨率彩色图形液晶显示 | ||
6920 液晶屏幕 | 320*240 分辨率图形液晶显示 | ||
测试功能 | |||
测试功能项目 | 量测范围 | ||
直流电阻 | 0.1mΩ ~ 100KΩ / 0.01mΩ ~ 1Ω | ||
绝缘电阻 | 1MΩ ~ 9.9GΩ | ||
高压漏电流 | 0.1mA ~ 10.0mA | ||
层间短路 | 脉冲电压 200V ~ 3000V |
